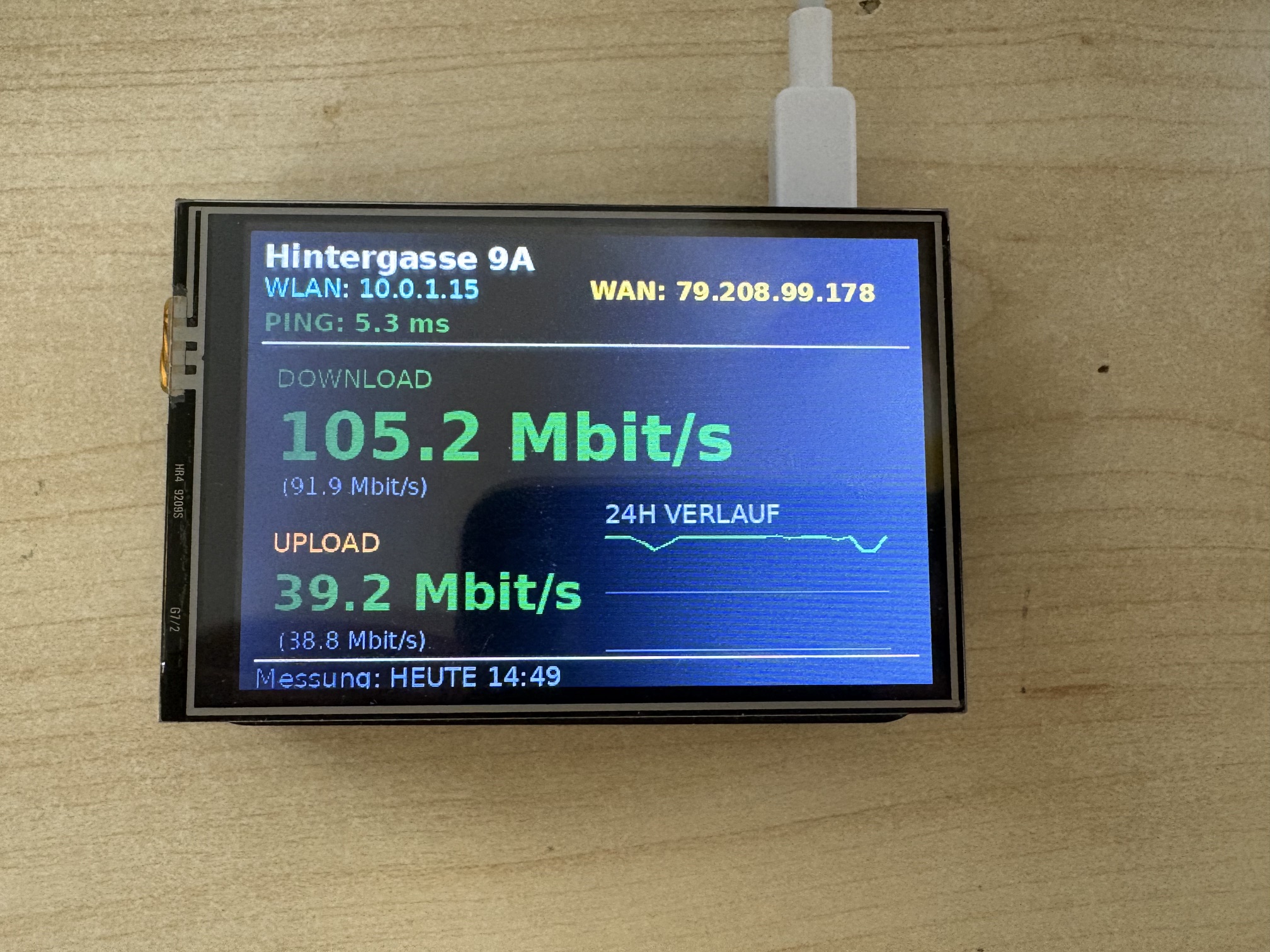

# Speedtest_Display_Rasberry_Pi

<img src="Bilder/IMG_0144.jpeg" width="500">


## 1. Raspberry Pi OS installieren

Empfohlen:

- Raspberry Pi OS Lite (64 Bit)

Mit Raspberry Pi Imager auf die SD-Karte schreiben.

Während des Flashens direkt konfigurieren:

- WLAN
- SSH aktivieren
- Hostname setzen

---

## 2. System aktualisieren

```bash
sudo apt update
sudo apt full-upgrade -y
sudo reboot
```

---

## 3. SPI aktivieren

```bash
sudo raspi-config
```

Dann:

```text
Interface Options
→ SPI
→ Enable
```

Neustarten:

```bash
sudo reboot
```

---

## 4. Prüfen ob SPI aktiv ist

```bash
ls /dev/spi*
```

Erwartet:

```text
/dev/spidev0.0
/dev/spidev0.1
```

---

## 5. TFT-Display aktivieren

Datei öffnen:

```bash
sudo nano /boot/firmware/config.txt
```

Ganz unten ergänzen:

```ini
dtparam=spi=on

dtoverlay=piscreen,speed=16000000,rotate=270
```

---

## 6. Framebuffer aktivieren

Neustart:

```bash
sudo reboot
```

Danach prüfen:

```bash
ls /dev/fb*
```

Erwartet:

```text
/dev/fb0
```

---

## 7. Testbild auf Framebuffer

```bash
sudo apt install -y fbi
```

Test:

```bash
sudo fbi -T 1 -d /dev/fb0 -noverbose test.jpg
```

---

## 8. Python installieren

```bash
sudo apt install -y python3 python3-pip python3-pil python3-numpy
```

---

## 9. DejaVu Fonts installieren

```bash
sudo apt install -y fonts-dejavu-core
```

Prüfen:

```bash
ls /usr/share/fonts/truetype/dejavu/
```

---

## 10. InfluxDB Python Client installieren

```bash
pip3 install --break-system-packages influxdb-client
```

---

## 11. Python-Datei anlegen

```bash
nano /home/hubobel/down.py
```

Python-Code einfügen und speichern.

---

## 12. Testlauf

```bash
python3 /home/hubobel/down.py
```

Jetzt sollte sichtbar sein:

- Downloadrate
- Uploadrate
- Ping
- WLAN-IP
- WAN-IP
- Verlaufsgrafik

---

## 13. systemd Service anlegen

```bash
sudo nano /etc/systemd/system/down.service
```

Inhalt:

```ini
[Unit]
Description=Framebuffer Speedtest Display
After=network-online.target

[Service]
Type=simple
User=hubobel
WorkingDirectory=/home/hubobel
ExecStart=/usr/bin/python3 /home/hubobel/down.py
Restart=always
RestartSec=5

[Install]
WantedBy=multi-user.target
```

---

## 14. Service aktivieren

```bash
sudo systemctl daemon-reload
sudo systemctl enable down.service
sudo systemctl start down.service
```

---

## 15. Status prüfen

```bash
systemctl status down.service
```

Live-Log:

```bash
journalctl -u down.service -f
```

---

## 16. Nach Reboot testen

```bash
sudo reboot
```

---

# Ergebnis

Das System läuft danach:

- ohne Desktop
- direkt auf `/dev/fb0`
- rebootfest über systemd
- ressourcenschonend
- ideal für Embedded-Statusanzeigen

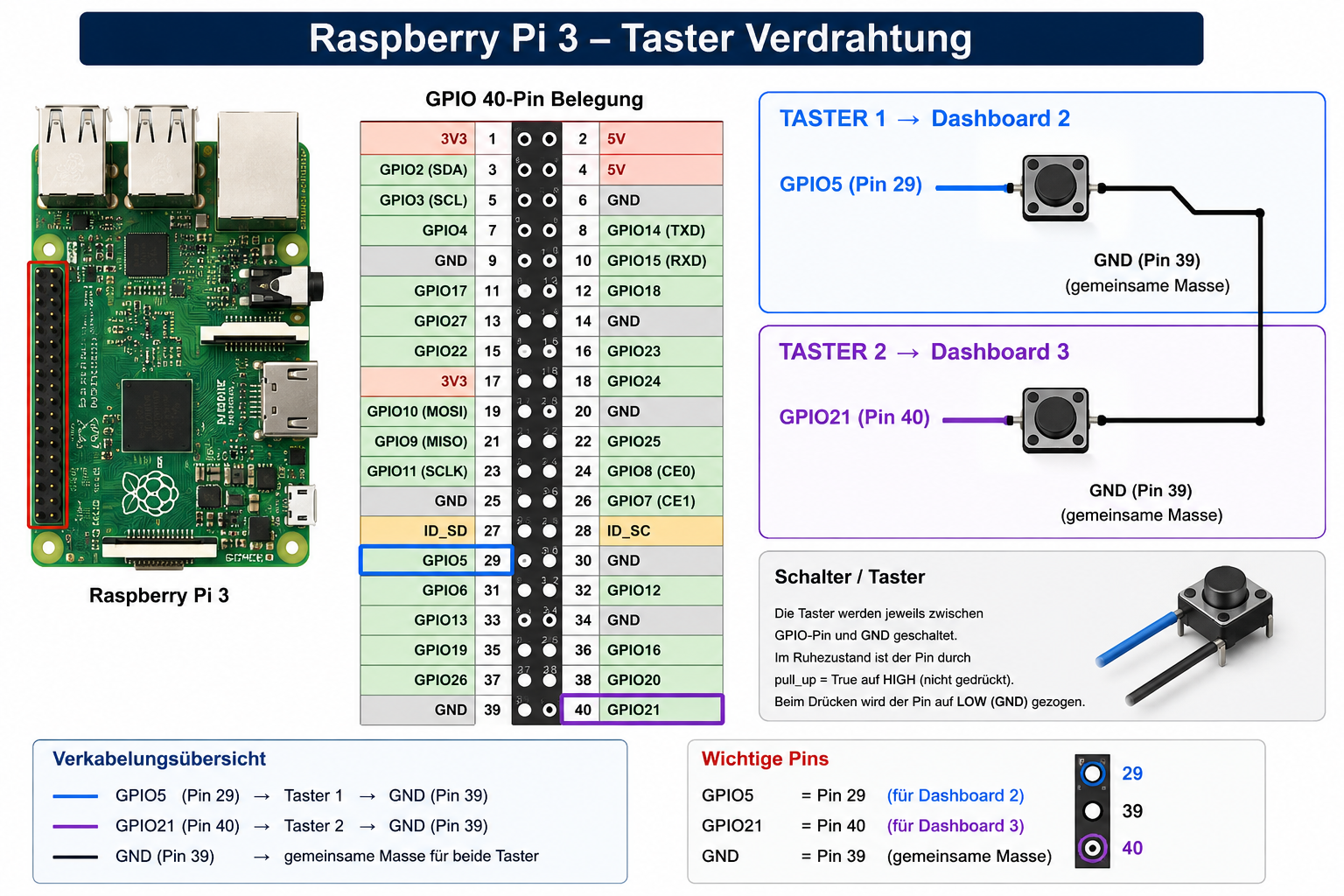

## Dashboard-Umschaltung per GPIO-Taster

Das Display unterstützt drei unterschiedliche Dashboards, die direkt über GPIO-Taster am Raspberry Pi ausgewählt werden können.

### Verwendete GPIOs

| Funktion | GPIO | Pin |
|---|---|---|
| Dashboard 2 | GPIO5 | Pin 29 |
| Dashboard 3 | GPIO21 | Pin 40 |
| Masse (GND) | — | Pin 39 |

Die Taster werden jeweils zwischen GPIO und GND angeschlossen.
Die internen Pull-Up-Widerstände des Raspberry Pi werden per `gpiozero` verwendet, daher sind keine zusätzlichen Widerstände notwendig.

<img src="Bilder/Schema_GPIO.png" width="500">

### Logik

| Zustand | Anzeige |
|---|---|
| kein Taster aktiv | Dashboard 1 |
| GPIO5 gegen GND | Dashboard 2 |
| GPIO21 gegen GND | Dashboard 3 |

## Hinweise zur Konfiguration

Die dargestellten Werte werden nicht direkt durch das Projekt ermittelt, sondern aus bereits vorhandenen Datenquellen abgerufen.

Voraussetzung ist, dass die benötigten Messwerte über ioBroker und/oder InfluxDB bereitgestellt werden. Die verwendeten Datenpunkte, Measurements, URLs, Zugangsdaten und Abfragen müssen daher an die jeweilige Umgebung angepasst werden.

Das Projekt dient als Beispiel für die Visualisierung von Infrastruktur-, Netzwerk- und Systemdaten. Welche Werte angezeigt werden, hängt von den in der eigenen Installation verfügbaren Datenquellen ab.

Aktuell werden die Daten unter anderem aus folgenden Quellen bezogen:

- InfluxDB (z. B. Speedtest-, Proxmox- und Sensordaten)
- ioBroker Simple-API (`/getPlainValue/...`)
- UniFi Controller / UniFi Network über ioBroker
- Linux-Control Adapter für Systemdaten

Vor der Inbetriebnahme müssen die verwendeten Datenpunkte und URLs entsprechend der eigenen Umgebung angepasst werden.
# Screenshots

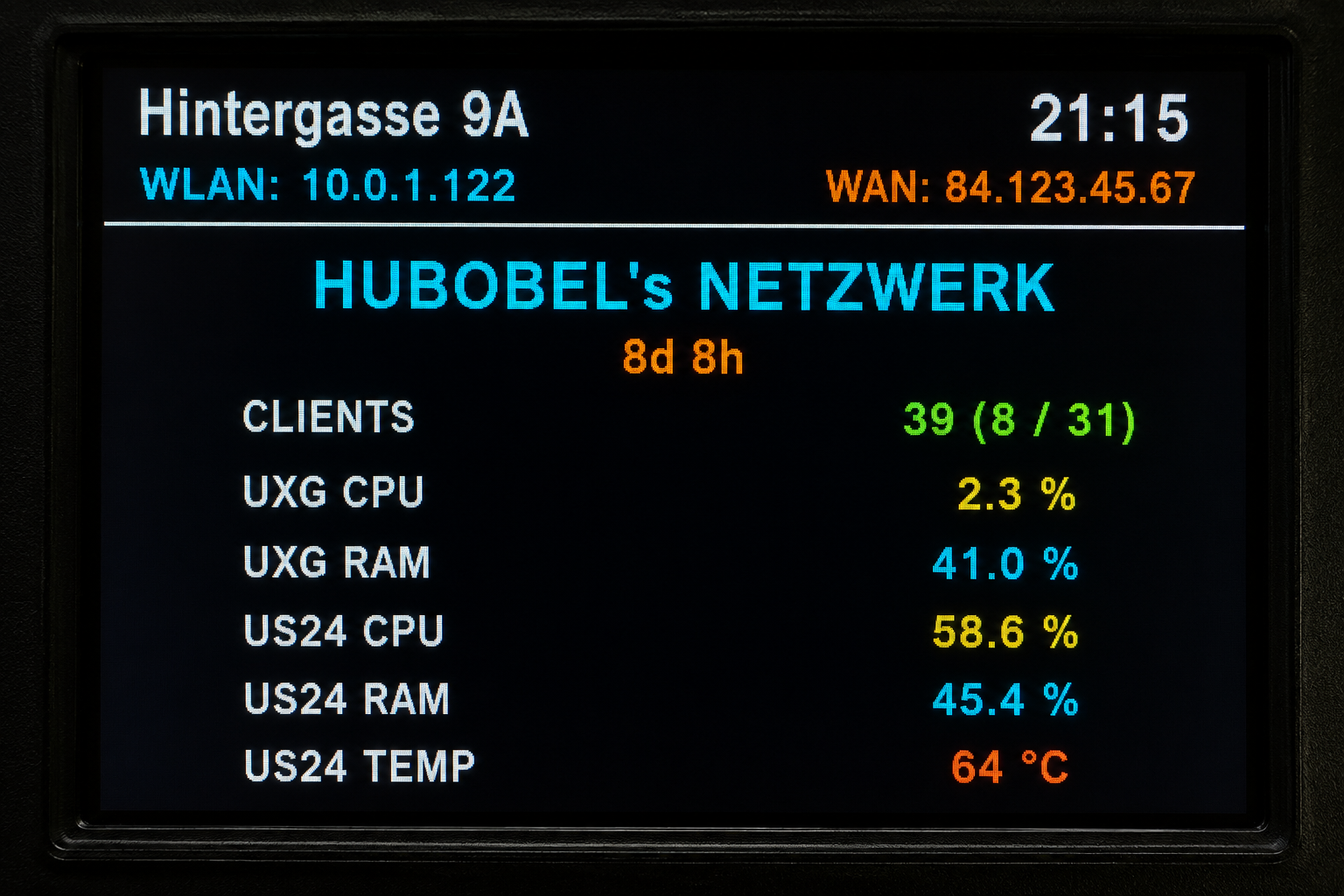

## Dashboard 2 – Hubobels Netzwerk
Übersicht über die UniFi-Infrastruktur mit:

- Aktive Clients (LAN / WLAN)
- UXG Max CPU- und RAM-Auslastung
- US24 CPU- und RAM-Auslastung
- US24 Temperatur
- Gateway-Uptime

<img src="Bilder/Dashboard_2.png" width="500">

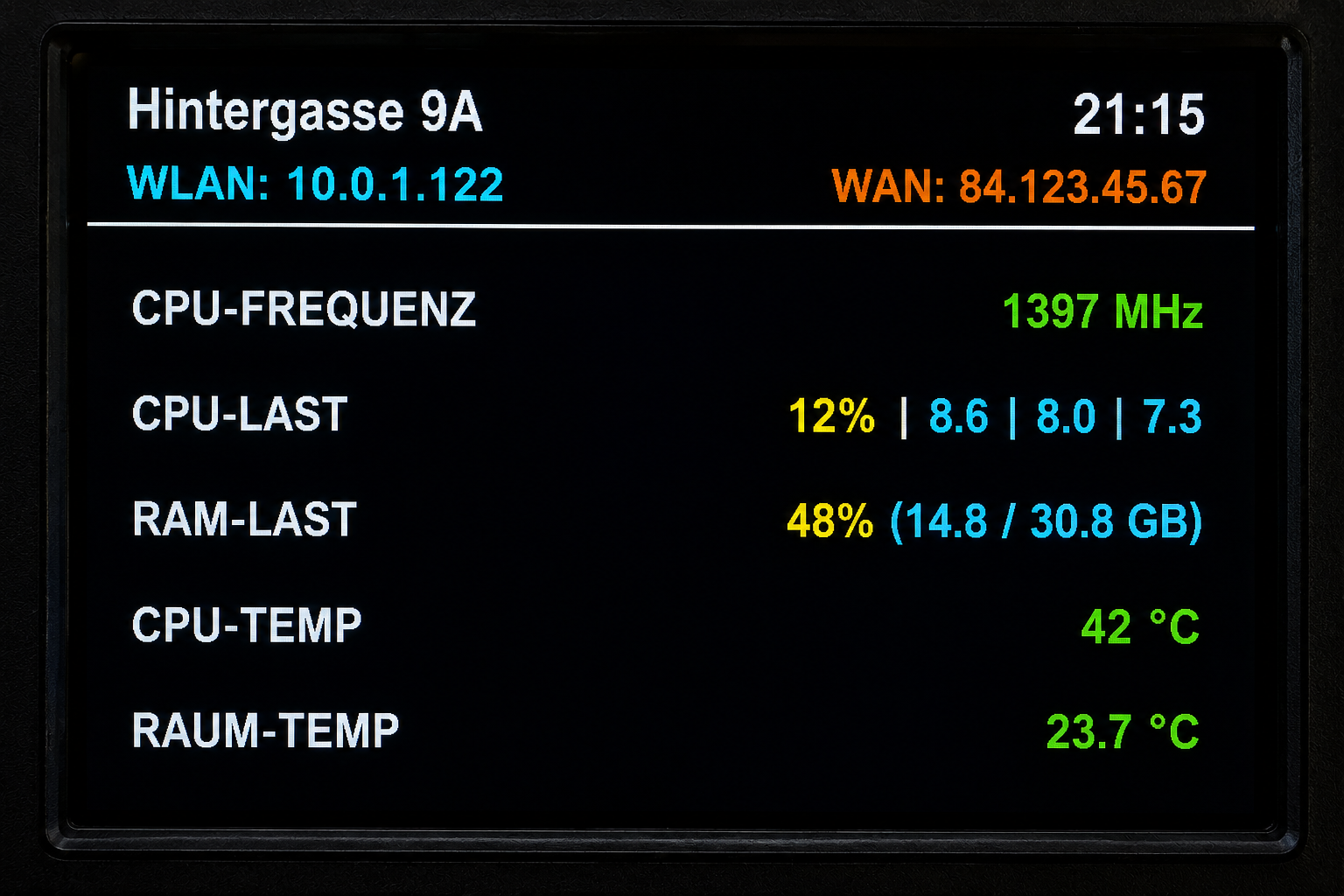

## Dashboard 3 – Proxmox Monitoring
Übersicht über den Proxmox-Host mit:

- Aktuelle CPU-Frequenz
- CPU-Auslastung
- Load Average (1 / 5 / 15 Minuten)
- RAM-Auslastung inkl. absolutem Verbrauch
- CPU-Temperatur
- Serverraumtemperatur

<img src="Bilder/Dashboard_3.png" width="500">

## Lizenz

Dieses Projekt steht unter der MIT-Lizenz. Details siehe Datei `LICENSE`.
